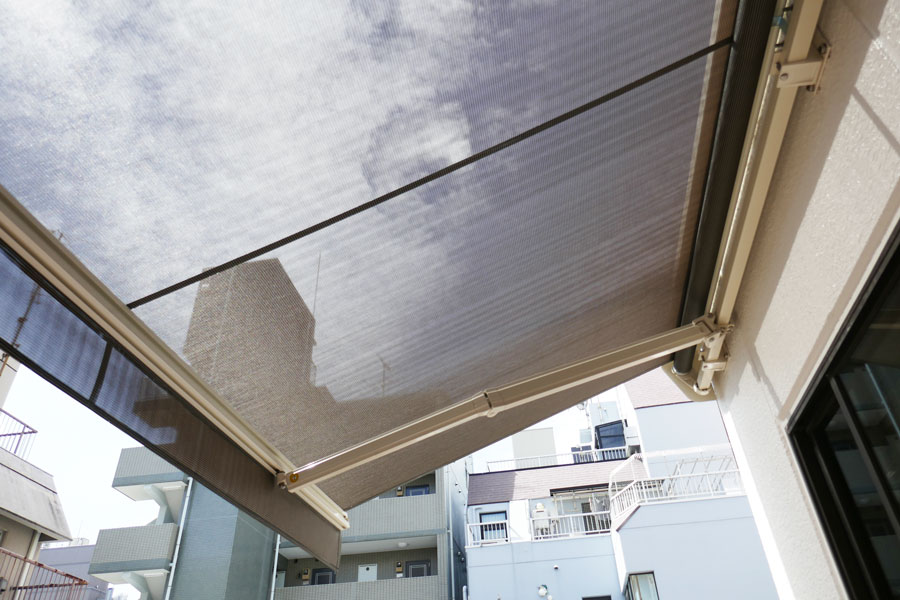

■基本構成(パーツ図)

■パーツ表

間口mm ブラケット数 中受け数 アーム数 操作
1800 2 0 2

手動式

または

電動式

2700
3600
4500 3
5400
6300 5 1 3
7200 2
8100
9000 7 3 4 電動式
9900
10800
11700 9 4 5
12600
13500
14400 11 6
15300
16200
  • 取付下地の状況によりブラケット数は変更する場合があります。

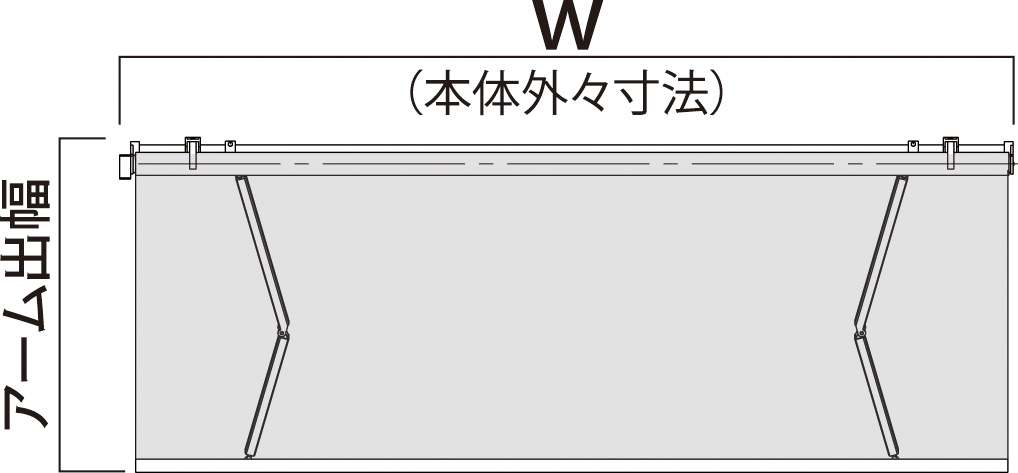

■間口最小寸法(単位:mm)

アーム出幅
1000 1490
1300 1770
1500 2040
2000 2420
2500 2900
3000 3620
3500 3930

  • 電動式は左記寸法(w)から40mmマイナスしてください。
  • 水切り(雨カバー)は上記寸法(W)に30mmプラスしてください。
  • 上記記載内容は予告なく変更する場合があります。予めご了承ください。

■単装型 重量表(単位:kg)

↓間口(mm) / 出幅(mm)→ 1500 2000 2500 3000 3500
2700 30 33
3600 38 41 44 47
4500 46 49 52 55 58
5400 54 57 60 63 64
  • キャンバス生地は㎡あたり0.4kgとして加えてください。
  • モーター(電動)式の場合は3kg加えてください。
  • 上記表(重量)は概算値です。

■アームの勾配調整

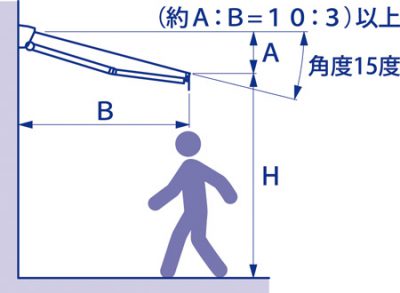

  • オーニングの勾配は角度15度(約A:B=10:3)以上を必要とします。これ以下ですと雨がキャンバスに溜まる場合があります。
  • Hは人がぶつからない高さ、普通は2100㎜以上とりますと、デザイン的にも調和がとれます。

■収まり図

  収まり図 ブラケット図
正面付け
天井付け

■価格表 本体+生地(テンポテスト)※工事費は含みません。

間口(mm) 出幅(mm)
1300 1500 2000 2500 3000 3500
1800 140,000 148,000
2700 166,500 171,000 191,250
3600 189,000 195,000 219,000 244,000 272,000
4500 200,000 206,000 230,000 254,000 283,000 312,000
5400 216,500 224,000 251,750 279,500 312,250 345,000
6300 279,000 295,000 331,500 368,000 404,500 441,000
7200 306,500 324,000 364,250 404,500 444,750 484,000
8100 329,500 347,000 387,250 427,500 467,750 507,000
9000 382,000 404,000 452,000 500,000 お問合せ お問合せ
9900 409,500 432,000 484,750 536,500 お問合せ お問合せ
10800 446,000 470,000 526,500 582,000 お問合せ お問合せ
  • 国産布地(ニューパスティ,パスティクラス)の場合は5%割安
  • 防炎(シャガール)はプラス10%となります。
  • カラーは多種用意有り
  • 電動モーター価格:88,000~93,000円別途プラスされます。
  • リモコン操作付(別途30,000円)
  • その他センサー等オプションもあります。
  • 水切りオプションが必要な場合があります。
  • フリル見本もご参照下さい。

■電動式オプション

チューブラモーター 固定スイッチ リモコンスイッチ 振動センサー 風力センサー
